Технические характеристики

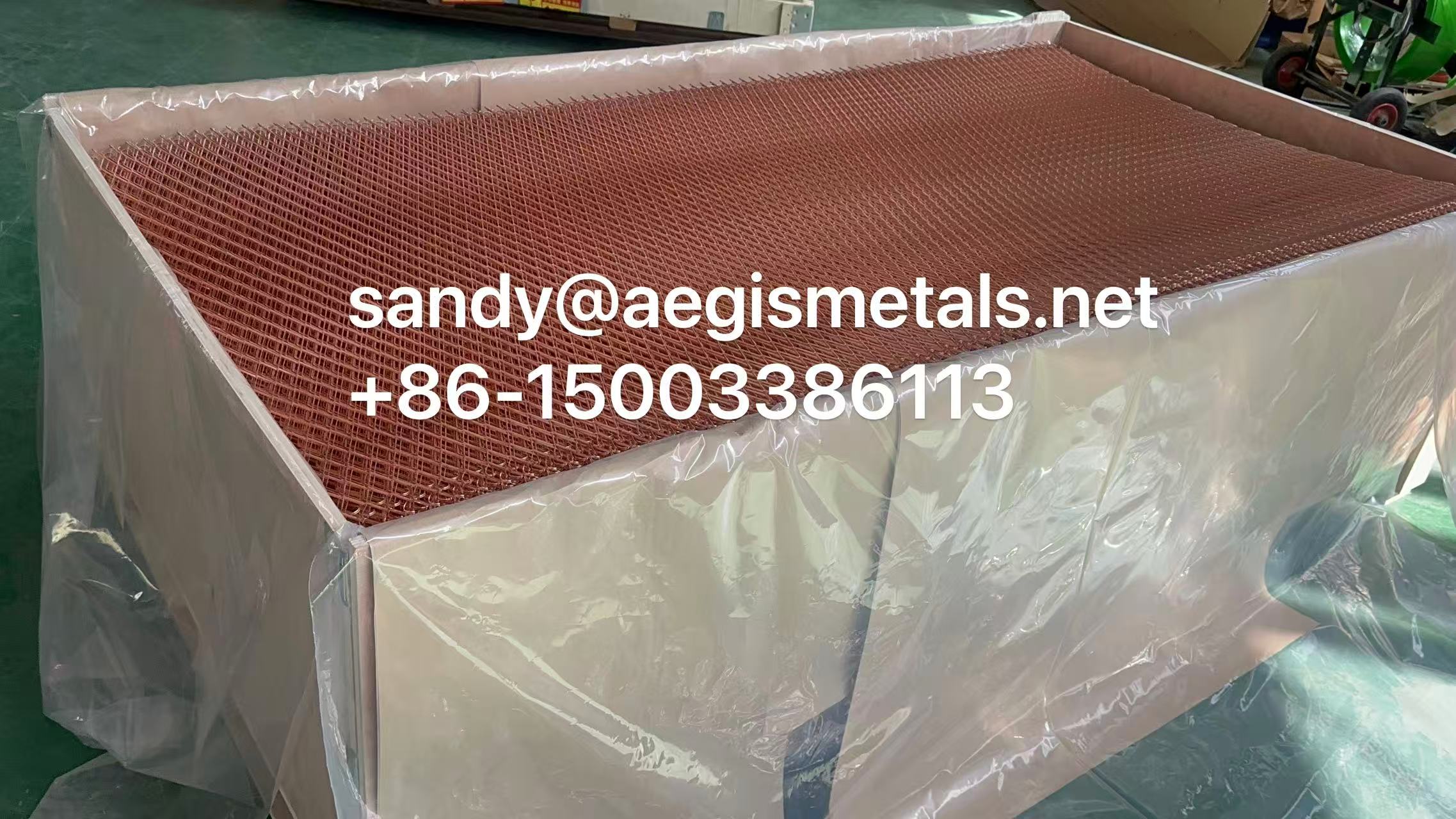

• Тип: просечно-вытяжная медная сетка (выровненная / flattened)
• Материал: бескислородная чистая медь 99,99%
• Толщина исходной меди: 2 мм
• Размеры ячейки: LWD 50 мм, SWD 25 мм
• Ширина перемычки: 2,5 мм
• Толщина листа: 2 мм
• Размер листа: 1×2 м, 1×1 м, 2×3 м, 2×4 м или по запросу

Почему именно «просечно-вытяжная» медь важна для импульсного заземления:

Сетка изготавливается из цельного листа металла — внутри полотна нет механических или электрических соединений. Каждый узел — холоднодеформированный, с меньшим сопротивлением и индуктивностью, чем обжатый или сварной перекрёсток.

Выбор размера ячейки для импульсного тока:

• Мелкие ромбы (LWD 25 мм) — ниже индуктивность, лучше для высокочастотных быстрых фронтов (молния).
• Крупные ромбы (LWD 50 мм) — ниже стоимость, приемлемо для более медленных перенапряжений (коммутационные импульсы).
• Практическое правило: для систем молниезащиты (LPS) класса I используйте LWD ≤ 30 мм.

1. Очень низкая индуктивность (главная цель)

• Просечно-вытяжная сетка работает как сплошная проводящая плоскость для высокочастотных токов (молния, 1–10 МГц).
• Ромбическая геометрия даёт множество коротких параллельных путей — петлевая индуктивность ниже, чем у сварной прямоугольной сетки.
• Типичная индуктивность: для листа 1×1 м — < 0,2 мкГн (против ~0,5 мкГн у сварной сетки и ~10 мкГн у одного стержня длиной 10 м).

2. Лучшее использование скин-эффекта

• Импульсные токи текут по поверхности (глубина скин-слоя в меди при 1 МГц ≈ 0,066 мм).
• У просечно-вытяжной сетки большая площадь поверхности на единицу массы: перемычки тонкие, кромки обнажены при растяжении.
• При той же массе меди она пропускает больший импульсный ток, чем сплошная полоса или круглая проволока.

3. Нет слабых сварных узлов

• В тканой/сварной сетке перекрёстки — потенциальные точки отказа при высоком di/dt (локальный нагрев, дуга).
• У просечно-вытяжной сетки цельные узлы — без разнородных металлов и зон термического влияния; выдерживает многократные удары молнии без деградации.

4. Гибкость и прилегание

• Легко сматывается в рулон и повторяет рельеф грунта, траншеи или фундаменты зданий.
• Режется ножницами по металлу и укладывается внахлёст без специального инструмента.

5. Коррозионное поведение

• Голая просечно-вытяжная медь подходит для большинства грунтов (pH 5–8).
• В агрессивных грунтах применяют лужёную просечно-вытяжную медь. Лужение не ухудшает импульсные характеристики: при частотах молнии ток идёт во внешнем оловянном слое (также хороший проводник).

1. Энергетика (основное применение):

Заземляющие устройства крупных электростанций, подстанций, ЛЭП высокого напряжения, преобразовательных станций (сверхвысоковольтный постоянный ток).

2. Молниезащита и слаботочные системы:

Базовые станции связи (в т.ч. горные и необслуживаемые), центры обработки данных, помещения точной электроники, радиолокационные станции, телерадиопередающие башни.
